TF
Permite medir o comprimento dos cabos considerando a catenária (flecha) e as reservas técnicas.
Introdução
A ferramenta TF (Total de Fibras) permite calcular o comprimento total de cabos considerando fatores importantes como a flecha (catenária), reservas técnicas e margem de segurança. Esta ferramenta é essencial para dimensionamento preciso de cabos em projetos de infraestrutura de fibra óptica.
O que a ferramenta calcula
A ferramenta TF calcula automaticamente:
- Quantidade de Reservas: Número de reservas técnicas (2 por cabo).
- Tamanho das Reservas: Comprimento total das reservas técnicas.
- Tamanho das Flechas: Comprimento adicional devido à catenária (flecha).
- Tamanho da Margem: Margem de segurança aplicada.
- Tamanho Linear: Soma do comprimento linear de todos os cabos.
- Tamanho Total: Comprimento final considerando todos os fatores.
Configurações
Para ajustar os parâmetros de cálculo, acesse através do menu ou use o comando TF_CONFIGS.
Como configurar

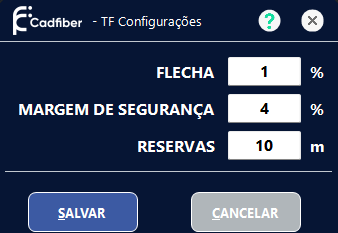

- A janela de configurações será aberta com os seguintes campos:
Parâmetros configuráveis
- Flecha (%): Percentual do comprimento linear que será adicionado para considerar a catenária (flecha do cabo).
- Valor padrão: 1%
- Exemplo: Se o comprimento linear for 1000m e a flecha for 1%, serão adicionados 10m.
- Margem de Segurança (%): Percentual do comprimento linear adicionado como margem de segurança.
- Valor padrão: 4%
- Exemplo: Se o comprimento linear do cabo for 1000m e a margem for 4%, serão adicionados 40m ao resultado.
- Reservas (metros): Comprimento fixo adicionado por cada reserva técnica.
- Valor padrão: 10 metros
- Cada cabo possui 2 reservas (uma em cada extremidade).
- Exemplo: Se houver 5 cabos, serão 10 reservas × 10 metros = 100 metros.
- Preencha os valores desejados e clique em Salvar.
- As configurações serão salvas e aplicadas em todos os cálculos futuros.
Como usar o comando TF
Passo 1: Executar o comando
- Acesse o comando TF ou digite o comando
TFna linha de comando do AutoCAD e pressione Enter.
Passo 2: Selecionar os cabos
- Selecione os cabos (linhas ou polylines) que deseja medir.
- Você pode selecionar múltiplos cabos de uma vez e também pode selecionar previamente antes de executar o comando.
- Apenas entidades do tipo LINE ou POLYLINE serão consideradas
Passo 3: Visualizar os resultados

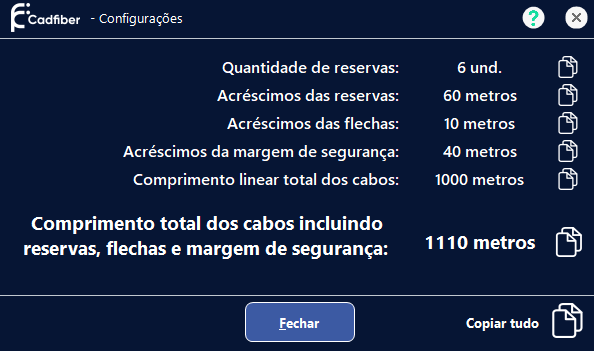

Uma janela será exibida mostrando todos os cálculos realizados:
- Quantidade de reservas: Total de reservas (2 por cabo).
- Acréscimos das reservas: Comprimento total das reservas.
- Acréscimos das flechas: Comprimento total das flechas devido à catenária.
- Acréscimos da margem de segurança: Comprimento total da margem de segurança.
- Comprimento linear total dos cabos: Comprimento linear total dos cabos, isto sem flecha, reservas e margem de segurança.
- Comprimento total dos cabos incluindo reservas, flechas e margem de segurança: Comprimento final com todos os acréscimos.
Exemplo prático
Suponha que você selecionou 3 cabos com comprimentos de 500m, 300m e 200m cada:
Configurações:
- Flecha: 1%
- Margem: 4%
- Reservas: 10m
Cálculos:
- Quantidade de reservas: 3 × 2 = 6
- Acréscimos das reservas: 6 × 10 = 60m
- Acréscimos das Flechas: 1000 × (1/100) = 10m
- Acréscimos da margem de segurança: 1000 × (4/100) = 40m
- Comprimento Linear total dos cabos: 500 + 300 + 200 = 1000m
- Comprimento total dos cabos incluindo reservas, flechas e margem de segurança: 1000 + 60 + 10 + 40 = 1110m
Dicas de uso
Selecione apenas cabos: Certifique-se de selecionar apenas linhas ou polylines que representam cabos.
Configure antes de usar: Ajuste os parâmetros de flecha, margem e reservas conforme as especificações do seu projeto.
Use o copiar tudo: Para relatórios, use o botão “Copiar Tudo” para obter todos os dados formatados de uma vez.
Valores padrão: Os valores padrão (Flecha: 1%, Margem: 4%, Reservas: 10) são adequados para a maioria dos projetos, mas podem ser ajustados conforme necessário."
