ADD Coordenadas
Adiciona coordenadas UTM ou em Graus Decimais nos atributos dos blocos.
Introdução
A ferramenta ADDCOOR (ADD Coordenadas) permite gravar as coordenadas dos blocos (ex.: postes) nos atributos do próprio bloco. Você escolhe se quer UTM (X / Y) ou graus decimais (LAT / LON), define zona e hemisfério quando necessário, e o cadFiber preenche automaticamente cada bloco selecionado.
O que a ferramenta faz
A ferramenta ADDCOOR realiza automaticamente:
- Calcula a posição de cada bloco no desenho.
- Preenche os atributos com UTM e/ou latitude/longitude, conforme você configurar.
- Permite texto junto com a coordenada (ex.:
719134 mE). - Salva a configuração por tipo de bloco, para reutilizar na próxima vez.
Requisitos
- Blocos com pelo menos um atributo (onde a coordenada será gravada).
- Projeto com coordenadas corretas (em geral georreferenciado). Para LAT/LON, a zona UTM e o hemisfério precisam estar certos.
Como usar o comando ADDCOOR
Passo 1: Executar o comando

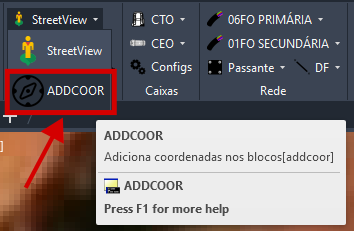

- Acesse ADDCOOR pelo menu GEO do cadFiber ou digite
ADDCOORna linha de comando do AutoCAD e pressione Enter.
Passo 2: Selecionar os blocos
- O AutoCAD pedirá para selecionar os blocos.
- Selecione os postes (ou outros blocos) que devem receber coordenadas e confirme com Enter.
ADDCOOR, facilitando a seleção de múltiplos blocos de uma vez.Passo 3: Configurar zona e hemisfério

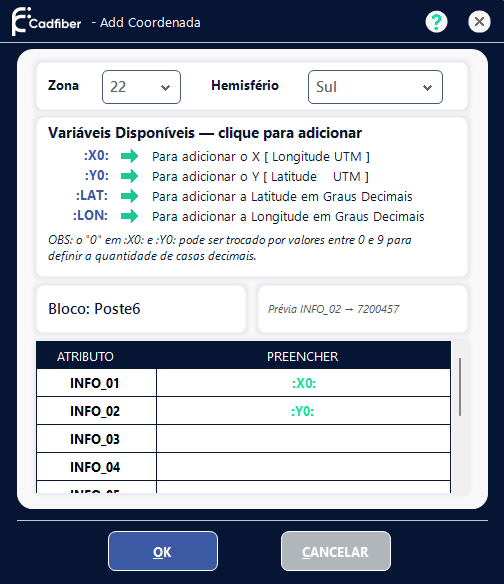

- Abre a janela ADD Coordenadas para cada tipo de bloco.
- Se houver mais de um tipo de bloco na seleção (ex.: Poste6 e Poste3), a janela abre uma vez para cada tipo.
- Informe:
- Zona: zona UTM (18 a 25 no Brasil).
- Hemisfério: Sul ou Norte (no Brasil costuma ser Sul).
Passo 4: Preencher os atributos
- Na tabela ATRIBUTO / PREENCHER, clique na linha do atributo que deve receber a coordenada.
- Clique nas variáveis disponíveis para inserir no campo PREENCHER, ou digite manualmente.
- Você pode misturar variável e texto. Exemplo:
:X0: mE - A prévia mostra um exemplo de como o texto ficará.
Variáveis disponíveis
| Variável | O que grava |
|---|---|
:X0: a :X9: | Coordenada X (UTM Easting). O número é a quantidade de casas decimais. |
:Y0: a :Y9: | Coordenada Y (UTM Northing). O número é a quantidade de casas decimais. |
:LAT: | Latitude em graus decimais. |
:LON: | Longitude em graus decimais. |
Exemplos:
:X2:→ X com 2 casas decimais (ex.:650123.46):Y0:→ Y sem casas decimais (ex.:8120705):X0: mE→719134 mE
:, use ele em dobro ::.Passo 5: Confirmar
- Clique em OK.
- O cadFiber grava as coordenadas nos atributos de todos os blocos daquele tipo na seleção.
- Se ainda houver outro tipo de bloco, a janela abre de novo para configurá-lo.
Exemplo prático
Imagine o bloco Poste6 com os atributos INFO_05 e INFO_06. Você pode preencher assim:
| ATRIBUTO | PREENCHER |
|---|---|
| INFO_05 | :X0: mE |
| INFO_06 | :Y0: mS |

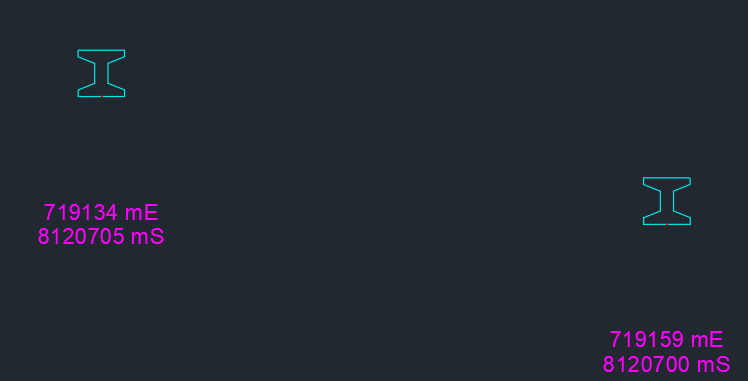

O resultado em cada poste será algo como:
- INFO_05 →
719134 mE - INFO_06 →
8120705 mS
Dicas de uso
Dicas de uso
Casas decimais: Em
:X0:/:Y0:, o dígito (0 a 9) controla as casas decimais. Use:X2:se precisar de mais precisão.Texto auxiliar: Acrescente
mE,mS,N, etc. depois da variável para deixar o rótulo mais claro no desenho.Vários tipos de bloco: Cada tipo tem a própria configuração; o cadFiber pergunta um de cada vez e salva para a próxima execução.
LAT/LON: Confira zona e hemisfério antes de usar
:LAT:e:LON:, para não gravar valor errado.Prévia: Use a prévia na janela para validar o formato antes de clicar em OK.
