Introdução

A ferramenta cfGEO permite georreferenciar o projeto de forma rápida e prática no AutoCAD. O desenho passa a usar WGS 84 / UTM na zona e hemisfério que você escolher, alinhando o cadFiber ao mapa de fundo (GEOMAP).

O que a ferramenta faz

A ferramenta cfGEO realiza automaticamente:

  • Define o sistema de coordenadas do desenhoWGS84 UTM, entre as zonas 18 a 25 no hemisfério Norte ou Sul.
  • Sincroniza com a configuração do cadFiber quando a zona ou o hemisfério do desenho são diferentes dos parâmetros salvos nas configurações.
  • Oferece ativar o mapa de fundo (Satélite, Ruas ou Híbrido) ao final do fluxo, usando o GEOMAP do AutoCAD.

Como usar o comando CFGEO

Passo 1: Executar o comando

cfGEO

  • Acesse o comando GEO pelo menu do cadFiber ou digite CFGEO na linha de comando do AutoCAD e pressione Enter.

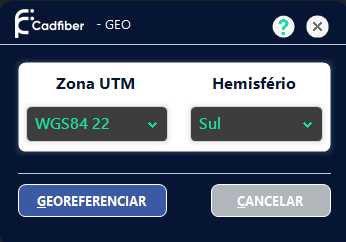

Passo 2: Escolher zona e hemisfério

menu_geo

  • No diálogo, selecione a zona UTM WGS84 (valores previstos para o Brasil: 18 a 25).
  • Selecione o hemisfério (Norte ou Sul — no Brasil costuma ser Sul).
  • Clique em Georeferenciar para aplicar ao desenho atual.

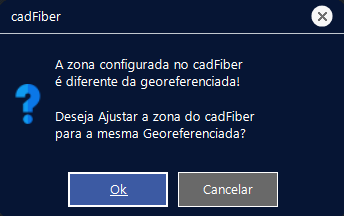

Passo 3: Confirmar a zona do cadFiber (se aparecer o aviso)

aviso_geo

  • Se a zona ou o hemisfério forem diferentes dos parâmetros do cadFiber, será exibida uma mensagem.
  • Você pode ajustar a zona do cadFiber para ficar igual à georreferenciação ou manter a configuração anterior, conforme a opção escolhida.

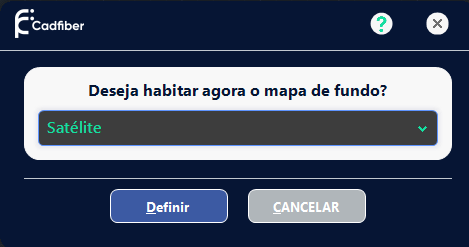

Passo 4: Mapa de fundo (opcional)

ativar_mapa

  • Se desejar, escolha Satélite, Ruas ou Híbrido para habilitar o mapa de fundo agora.
  • Se preferir, cancele e use depois o comando GEOMAP do AutoCAD.
