cfPoste

Introdução

A ferramenta cfPoste permite importar postes diretamente da base de dados do Cadfiber para o seu projeto no AutoCAD. Esta ferramenta busca postes de concessionárias de energia elétrica em uma área selecionada e os insere automaticamente no desenho, preenchendo atributos com informações como código, tipo, material, altura, tensão e outras características dos postes quando disponíveis.

O que a ferramenta faz

A ferramenta cfPoste realiza automaticamente:

• Busca de concessionárias: Lista todas as concessionárias disponíveis na base de dados do Cadfiber.
• Visualização da área de cobertura: Opcionalmente exibe o polígono da área de cobertura da concessionária selecionada.
• Busca de postes: Localiza todos os postes dentro da área selecionada pelo usuário.
• Inserção automática: Insere blocos representando os postes na área selecionada pelo usuário.
• Preenchimento de atributos: Preenche automaticamente os atributos dos blocos com dados do poste (código, tipo, material, altura, etc.) de acordo com as configurações do usuário.
• Visibilidade dinâmica: Ajusta a visibilidade do bloco conforme o tipo de poste (DT, Circular Concreto, Madeira, com trafo, com chave, etc.).

Como usar o comando cfPoste

Passo 1: Executar o comando

• Acesse o comando cfPoste através do menu ou digite o comando cfPostes na linha de comando do AutoCAD e pressione Enter.

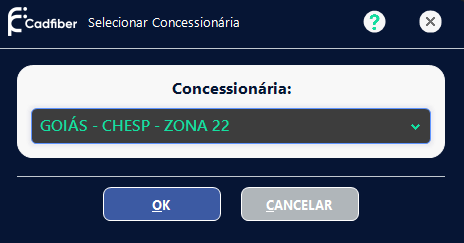

Passo 2: Selecionar a concessionária

• Uma lista com todas as concessionárias disponíveis será exibida.
• Selecione a concessionária desejada e clique em OK.

Passo 3: Visualizar área de cobertura (opcional)

• O sistema perguntará se você deseja exibir a área de cobertura da concessionária.
• Selecione Sim para visualizar o polígono da área de cobertura ou Não para pular esta etapa.
  warning

  Algumas concessionárias possuem áreas muito extensas, o que pode ocasionar maior tempo para a exibição da área.

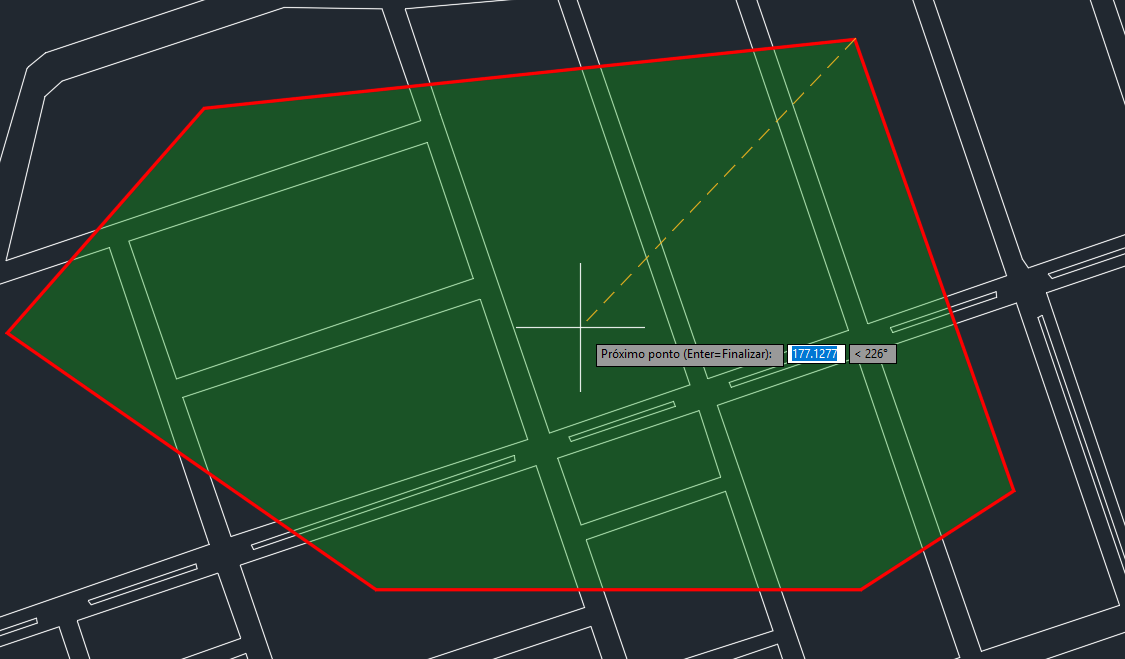

Passo 4: Selecionar a área para busca

• Desenhe um polígono na tela clicando nos pontos que delimitam a área onde deseja buscar os postes. Quando finalizar a área, pressione Enter.
• O sistema irá contar quantos postes existem na área selecionada.
• Caso não existam postes na área, o sistema solicitará que você selecione uma área que contenha postes da concessionária escolhida.
• Limite: a área não pode conter mais de 10.000 postes. Se exceder, selecione uma área menor.

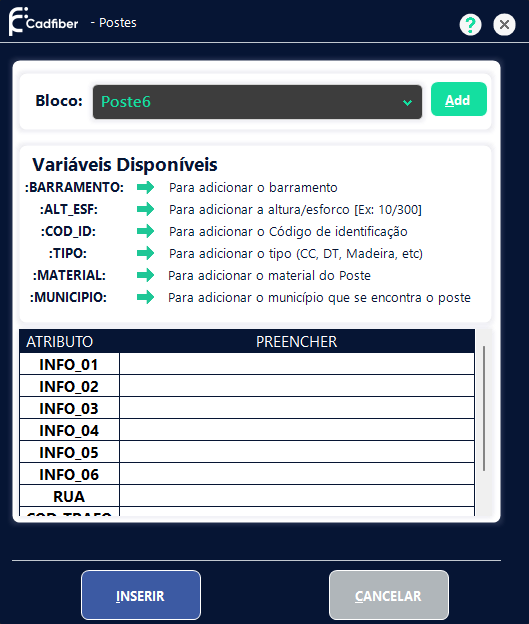

Passo 5: Selecionar o bloco

• Uma janela será aberta permitindo selecionar o bloco que será usado para representar os postes.
• Selecione o bloco desejado na lista de blocos disponíveis no arquivo ou adicione um bloco da biblioteca do cadFiber clicando no botão Add.

Passo 6: Variáveis Disponíveis

Os seguintes dados dos postes (quando disponíveis) podem ser utilizados nos atributos dos blocos:

• COD_ID: Código identificador do poste.
• ALT_ESF: Altura e resistência nominal do poste.
• MATERIAL: Material do poste (madeira, concreto, metálico, etc.).
• MUNICIPIO: Município onde está localizado o poste.
• TIPO: Tipo do poste (DT, CC, Madeira, etc.)
• BARRAMENTO: Barramento do poste.

Exemplo Variáveis Disponíveis

Exemplo prático

Se você estiver utilizando o bloco Poste3, que possui os atributos INFO_01, INFO_02 e INFO_03, e deseja preenchê-los da seguinte forma:
no INFO_01, o barramento do poste;
no INFO_02, a altura e a resistência nominal do poste;
no INFO_03, o texto Material seguido do material do poste;

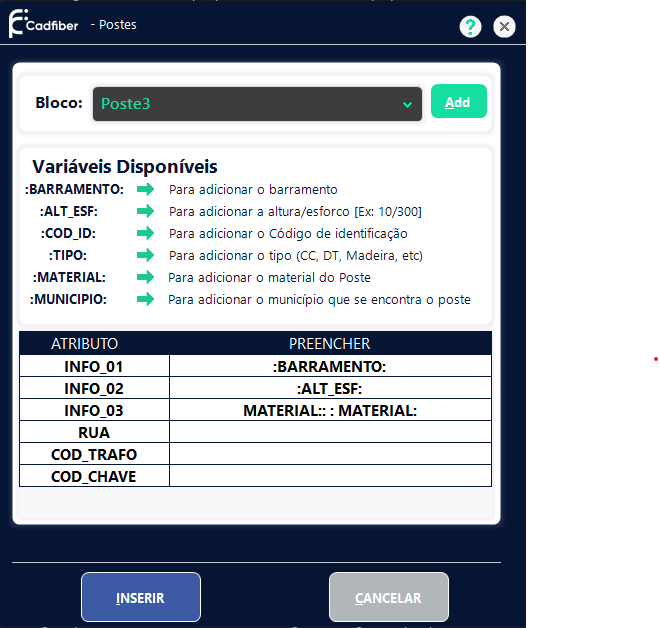

o preenchimento deverá ser realizado conforme ilustrado na imagem abaixo:

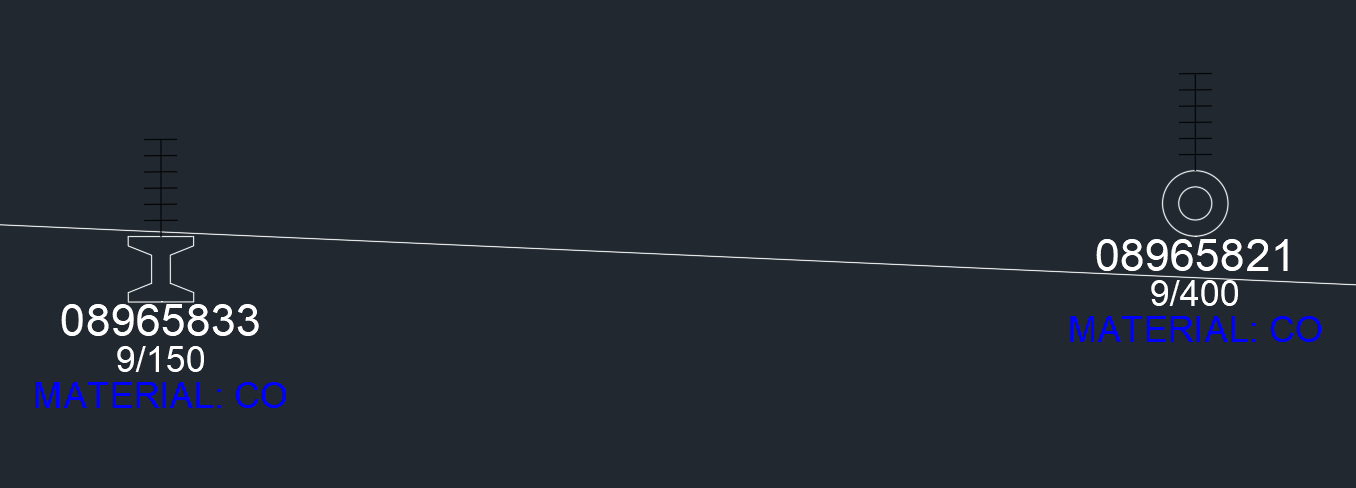

o resultado será algo como a imagem abaixo:
