Introdução

A ferramenta IMPP permite importar postes (ou outros blocos) para o seu projeto no AutoCAD a partir de uma planilha CSV ou de um arquivo GPX (pontos de GPS). Em poucas etapas, você escolhe o arquivo, indica o bloco e o layer, configura as coordenadas e define quais informações da planilha (ou do GPS) vão preencher os atributos do bloco.

O que a ferramenta faz

A ferramenta IMPP realiza automaticamente:

  • Leitura do arquivo: Abre um CSV (planilha) ou um GPX (pontos de GPS).
  • Inserção dos blocos: Coloca um bloco em cada posição válida do arquivo.
  • Posicionamento: Usa as coordenadas da planilha ou do GPS para posicionar cada bloco no desenho.
  • Preenchimento de atributos: Preenche os atributos do bloco com dados do arquivo (código, material, altura, nome do ponto, etc.).
  • Tipo visual do poste (CSV): Quando o bloco possui visibilidades (ex.: madeira, concreto, DT), permite escolher uma coluna da planilha para definir o visual de cada poste.

Requisitos

  • Um arquivo CSV ou GPX com os pontos a importar.
  • No CSV: pelo menos duas colunas (coordenadas), sem nomes de coluna repetidos.

Como usar o comando IMPP

Passo 1: Executar o comando

  • Acesse o comando IMPP pelo menu do cadFiber ou digite IMPP na linha de comando do AutoCAD e pressione Enter.

IMPP Comando

Passo 2: Selecionar o arquivo

  • Escolha o arquivo CSV ou GPX que deseja importar.
  • Confirme a seleção.

Passo 3: Escolher o bloco e o layer

  • Na janela Importar Blocos, selecione o bloco que representará cada ponto (poste).
  • Se o bloco desejado ainda não estiver no desenho, clique em Add para buscar na biblioteca do cadFiber.
  • Em seguida, escolha o layer onde os blocos serão inseridos.

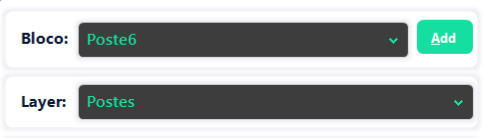

IMPP Bloco e Layer

Passo 4: Configurar as coordenadas

O que aparece nesta etapa depende do tipo de arquivo:

Se for CSV

  • Informe se as coordenadas estão em Graus Decimais (Latitude/Longitude) ou UTM-WGS84 (UTM Y / UTM X).
  • Selecione quais colunas da planilha correspondem a cada eixo.
  • Se o bloco escolhido tiver visibilidades (diferentes aparências), aparece o campo Tipo de poste.
  • Escolha a coluna da planilha que indica o tipo (ex.: madeira, concreto, DT) ou deixe em DESCONSIDERAR para não alterar o visual.
  • Em Graus Decimais, você pode marcar Forçar zona UTM e escolher a zona (18 a 25), se quiser fixar a zona do projeto.

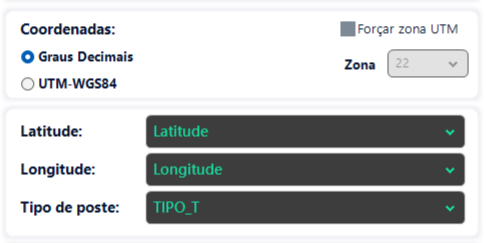

IMPP Coordenadas CSV

Se for GPX

  • As coordenadas já vêm do arquivo GPS.
  • Se quiser, marque Forçar zona UTM e escolha a zona.

IMPP Coordenadas GPX

Passo 5: Preencher os atributos

  • Na tabela ATRIBUTO / PREENCHER, informe o que cada atributo do bloco deve receber.
  • Clique nas colunas disponíveis (chips verdes no formato :NOME:) para inserir o valor da planilha ou do GPS.
  • Você pode misturar texto fixo com colunas. Exemplo: Poste :CODIGO:
  • A prévia mostra como ficará o texto com base na primeira linha de dados do arquivo.

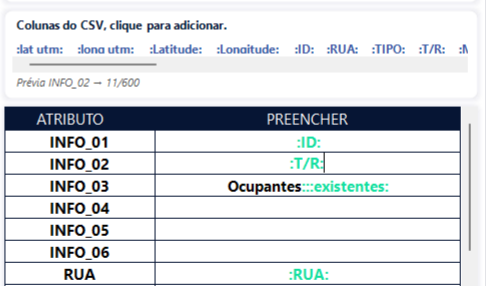

IMPP Preencher atributos

Variáveis do CSV

As colunas da sua planilha aparecem como variáveis (ex.: :CODIGO:, :MATERIAL:, :ALTURA:). Os nomes dependem do cabeçalho do seu arquivo.

Variáveis do GPX

No GPX, as opções mais comuns são:

  • :LAT: — Latitude
  • :LON: — Longitude
  • :ELE: — Elevação / altitude
  • :TIME: — Data/hora do ponto
  • :NAME: — Nome do ponto

Passo 7: Importar

  • Clique em IMPORTAR.
  • O cadFiber insere os blocos, preenche os atributos e ajusta a visualização para mostrar o resultado.
  • Ao final, uma mensagem informa quantos blocos foram inseridos.

Exemplo prático (CSV)

Imagine uma planilha com as colunas LAT, LON, CODIGO e MATERIAL, e um bloco com os atributos INFO_01 e INFO_02.

Você pode preencher assim:

ATRIBUTOPREENCHER
INFO_01:CODIGO:
INFO_02Material:: :MATERIAL:

O resultado em cada poste será algo como:

  • INFO_01 → P-001
  • INFO_02 → Material: Concreto
