Introdução

A ferramenta AN (Alinhar Nomes) permite alinhar automaticamente os nomes das ruas (textos) de acordo com o traçado das vias (linhas ou polylines) no seu projeto do AutoCAD. Esta ferramenta é extremamente útil para corrigir e padronizar o alinhamento de textos de logradouros que foram inseridos manualmente ou que precisam ser reposicionados.

O que a ferramenta faz

A ferramenta AN realiza automaticamente:

  • Alinhamento perpendicular: Posiciona o texto perpendicularmente ao traçado da via mais próxima.

Como usar o comando AN

Passo 1: Executar o comando

  • Acesse o comando AN através do menu ou digite o comando AN na linha de comando do AutoCAD e pressione Enter.

AN Comando

Passo 2: Selecionar os objetos

  • Selecione os textos (nomes das ruas) e as vias (linhas ou polylines) que deseja alinhar.
    • Você pode selecionar múltiplos textos e múltiplas vias de uma vez.
    • O comando aceita apenas entidades do tipo LINE, LWPOLYLINE, TEXT e MTEXT.
    • Se você selecionar um MTEXT, ele será automaticamente convertido para TEXT (explodido) antes do alinhamento.

Passo 3: Aguardar o processamento

  • O sistema irá processar automaticamente todos os textos selecionados.
  • Para cada texto, será encontrada a via mais próxima e o texto será reposicionado e alinhado perpendicularmente à via.
  • Durante o processamento, você verá linhas temporárias mostrando a conexão entre os textos e as vias.

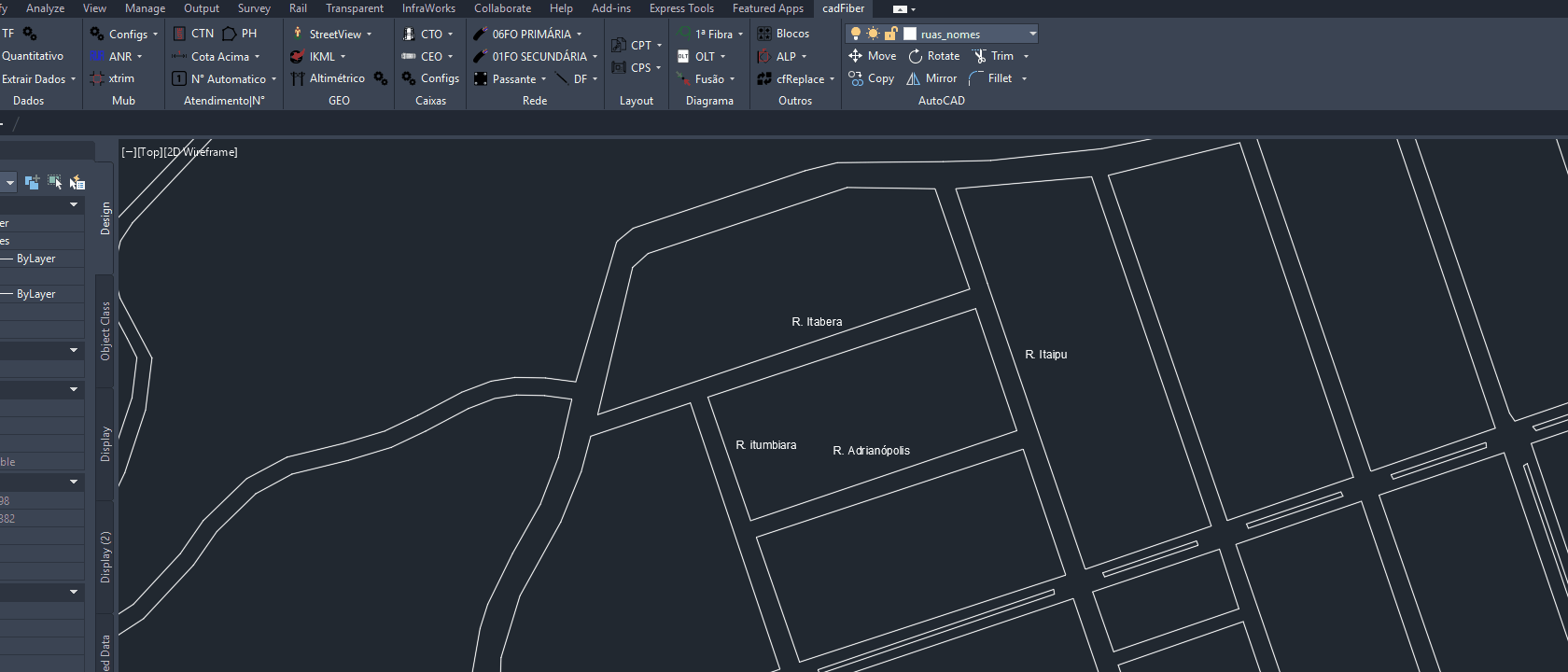

Exemplo prático

AN Execucao
