Introdução

A ferramenta de Adicionar Nome de Rua[ANR] permite inserir automaticamente os nomes das ruas no seu projeto utilizando a API do Google Maps Geocoding. Esta ferramenta identifica o nome da rua baseado nas coordenadas geográficas do ponto selecionado e insere o texto automaticamente.

O que a ferramenta faz

A ferramenta ANR realiza automaticamente:

  • Consulta à API do Google Maps: Utiliza a API Geocoding do Google Maps para buscar o nome da rua baseado nas coordenadas do ponto selecionado.
  • Inserção automática: Cria um texto com o nome da rua alinhado automaticamente ao traçado da via.
  • Ajuste interativo: Permite ajustar a posição e tamanho do texto em tempo real antes de confirmar.

Requisitos

  • Chave API do Google Maps: É necessário ter uma chave API do Google Maps configurada no Cadfiber com a Geocoding API ativada. Caso não possua ou não saiba como criar, clique aqui.
  • Projeto georreferenciado: O projeto deve estar georreferenciado (com zona UTM e hemisfério configurados) para que a conversão de coordenadas funcione corretamente.

Configurações

  • Quando executar o comando e for solicitado a selecionar a rua, digite C ou Configurações e pressione Enter.
  • Uma janela será aberta permitindo ajustar:
    • Layer dos Logradouros: Nome do layer.
    • Cor dos Logradouros: Cor do texto.
    • Tamanho do Logradouro: Tamanho do texto.
  • Clique em Salvar para aplicar as alterações.

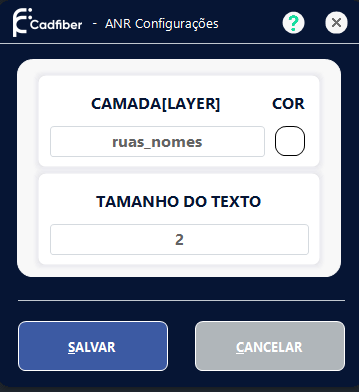

ANR Configurações

Como usar o comando ANR

Passo 1: Executar o comando

  • Acesse o comando ANR através do menu ou digite o comando ANR na linha de comando do AutoCAD e pressione Enter.

ANR Comando

Passo 2: Selecionar a rua

  • Selecione um lado da rua (polyline) onde deseja adicionar o nome.
  • Você também pode digitar Configurações para ajustar os parâmetros antes de usar.
  • O sistema aceita apenas entidades do tipo LWPOLYLINE.

Passo 4: Ajustar o texto

  • Um texto com o nome da rua será inserido automaticamente.
  • Você pode ajustar a posição e tamanho do texto antes de confirmar:
    • Mover o mouse: Move o texto ao longo da rua.
    • TAB: Alterna o lado do texto (acima/abaixo da rua).
    • + ou -: Aumenta ou diminui o tamanho do texto.
    • T: Se houver múltiplos nomes encontrados, alterna entre eles.
  • Clique com o botão esquerdo do mouse para confirmar a posição.

Exemplo prático

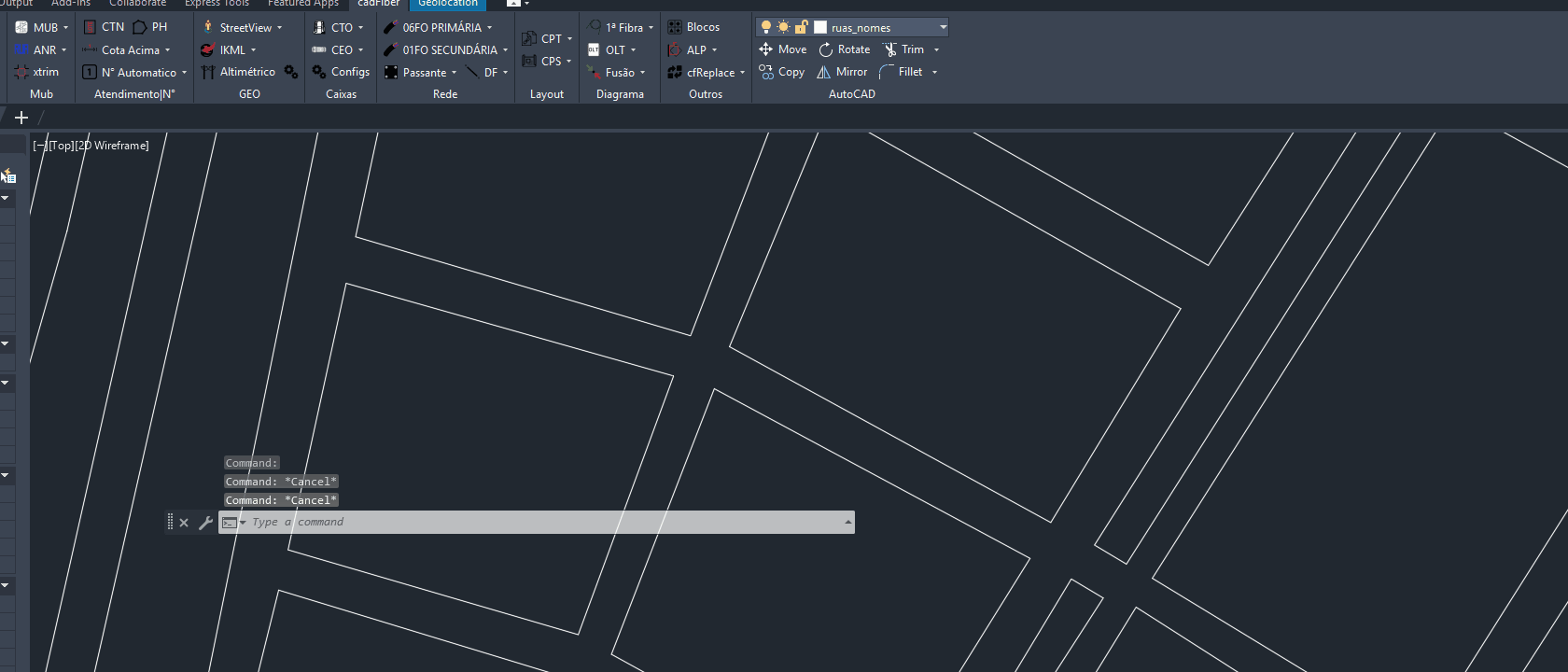

ANR Exemplo
