DMUB

Introdução

A ferramenta DMUB (Desenhar Mapa Urbano Básico) permite inserir automaticamente o mapa urbano completo de qualquer cidade do Brasil diretamente no seu projeto do AutoCAD. Esta ferramenta desenha todas as ruas e vias da cidade selecionada, incluindo os nomes dos logradouros, facilitando a criação de projetos de infraestrutura de telecomunicações em áreas urbanas.

O que a ferramenta faz

A ferramenta DMUB realiza automaticamente:

• Download dos dados: Baixa os dados geográficos da cidade selecionada do banco de dados do Cadfiber.
• Desenho das ruas: Cria polylines representando todas as ruas e vias da cidade.
• Inserção dos nomes: Adiciona textos com os nomes dos logradouros (ruas, avenidas, etc.) automaticamente alinhados ao traçado das vias.
• Criação de layers: Cria automaticamente os layers necessários para organizar o desenho.

Parâmetros configuráveis

1. Layer das Ruas: Define o nome do layer onde serão desenhadas as ruas.
   • Valor padrão: “ruas”
   • O layer será criado automaticamente se não existir.
2. Cor das Ruas: Define a cor do layer das ruas.
   • Clique no botão de cor para abrir o seletor de cores do AutoCAD.
   • Valor padrão: Branco (cor 7)
3. Layer dos Logradouros: Define o nome do layer onde serão inseridos os nomes das ruas.
   • Valor padrão: “ruas_nomes”
   • O layer será criado automaticamente se não existir.
4. Cor dos Logradouros: Define a cor do texto dos nomes dos logradouros.
   • Clique no botão de cor para abrir o seletor de cores do AutoCAD.
   • Valor padrão: Branco (cor 7)
5. Tamanho do Logradouro: Define o tamanho do texto dos nomes das ruas.
   • Valor padrão: 4.0
   • O valor é em unidades do desenho (geralmente metros).

Como usar o comando DMUB

Passo 1: Executar o comando

• Acesse o comando DMUB através do menu ou digite o comando DMUB na linha de comando do AutoCAD e pressione Enter.

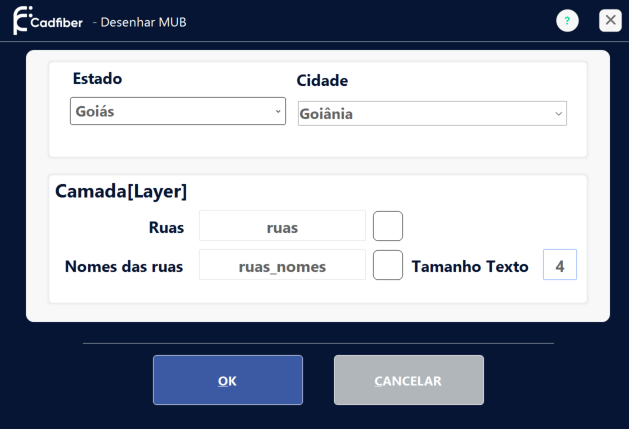

Passo 2: Selecionar a cidade

• Na janela que será aberta, selecione o Estado no primeiro campo.
• Em seguida, selecione a Cidade no segundo campo.
  • Você pode digitar no campo para buscar a cidade rapidamente.

Passo 3: Configurar os parâmetros (opcional)

• Ajuste os parâmetros conforme necessário:
  • Layer das Ruas: Nome do layer para as ruas.
  • Cor das Ruas: Cor do layer das ruas.
  • Nomes das ruas: Nome do layer para os nomes das ruas.
  • Cor dos nomes das ruas: Cor do texto dos nomes das ruas.
  • Tamanho do texto dos nomes das ruas: Tamanho do texto.

Passo 4: Aguarde a inserção

• Clique no OK e aguarde a inserção do MUB no projeto.

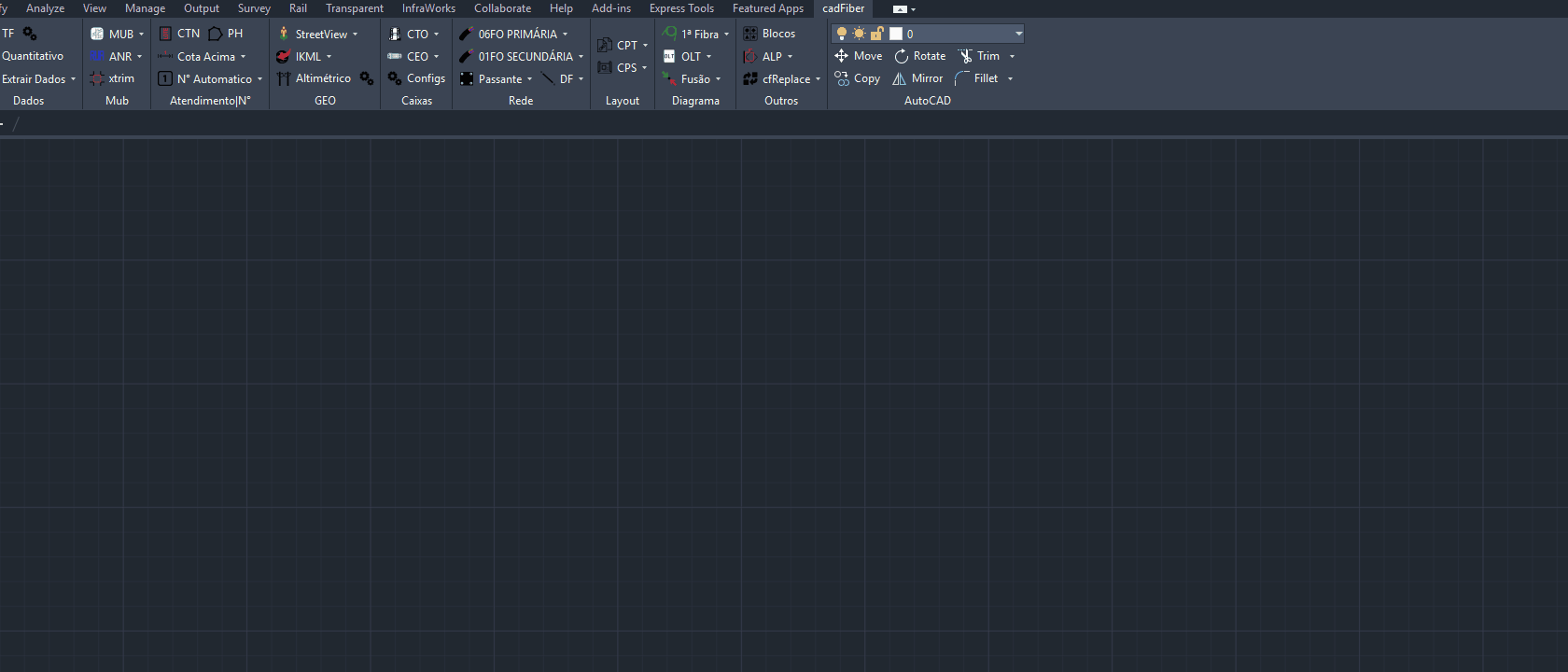

Exemplo prático
