Introdução

A ferramenta Desenhar Rua[DRUA] permite desenhar ruas de forma rápida e prática no seu projeto. Esta ferramenta facilita a criação de vias urbanas com visualização interativa da largura da rua enquanto você desenha.

O que a ferramenta faz

A ferramenta DRUA realiza automaticamente:

  • Desenho interativo: Permite desenhar ruas clicando em pontos sequenciais.
  • Visualização da largura: Mostra uma linha de offset (largura da rua) que segue o movimento do mouse.
  • Criação de polylines: Cria automaticamente polylines representando as ruas.

Configurações

  • Acesse o comando Configs através do menu ou digite o comando DRUA_CONFIG na linha de comando do AutoCAD e pressione Enter.

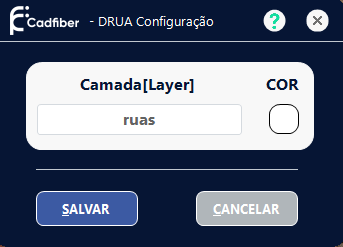

DRUA Configurações

  • Uma janela será aberta permitindo ajustar:
    • Layer das Ruas: Nome do layer onde serão desenhadas as ruas.
    • Cor das Ruas: Cor do layer das ruas.
  • Clique em Salvar para aplicar as alterações.

DRUA Configurações

Como usar o comando DRUA

Passo 1: Executar o comando

  • Acesse o comando DRUA através do menu ou digite o comando DRUA na linha de comando do AutoCAD e pressione Enter.

DRUA Comando

Passo 2: Definir o ponto inicial

  • Clique no ponto inicial da rua que deseja desenhar.

Passo 3: Definir os pontos seguintes

  • Clique no próximo ponto da rua.
  • Continue clicando em pontos adicionais para definir o traçado de um lado da rua assim que finalizar um lado pressione Enter.
  • Defina a largura da rua clicando com o botão esquerdo do mouse.

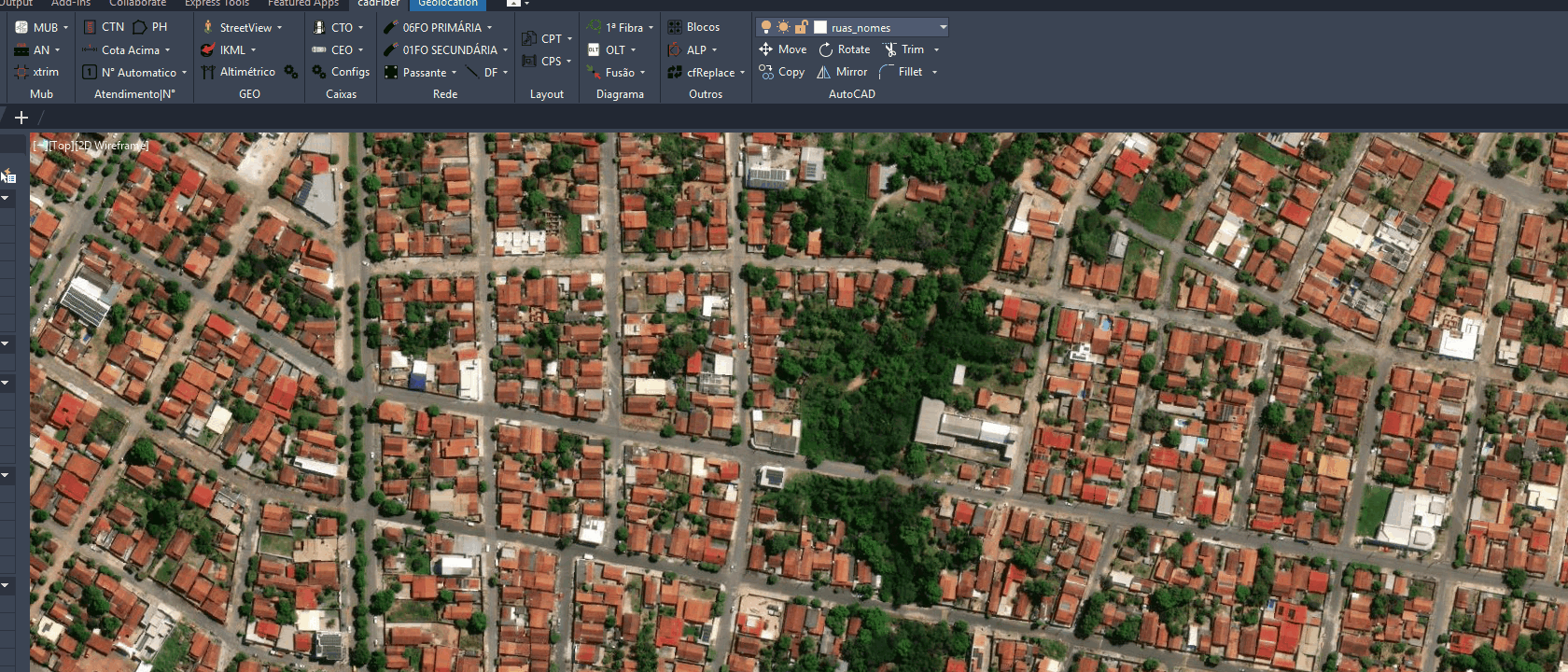

Exemplo prático

DRUA Exemplo
