XTRIM
Facilita o recorte de cruzamentos entre ruas.
Introdução
A ferramenta XTRIM permite recortar automaticamente cruzamentos entre ruas do mub no seu projeto.
Como usar o comando XTRIM
Passo 1: Executar o comando
- Acesse o comando XTRIM através do menu ou digite o comando
XTRIMna linha de comando do AutoCAD e pressione Enter.
Passo 2: Selecionar as linhas do cruzamento
- Selecione as linhas que formam o cruzamento que deseja recortar.
- Você deve selecionar exatamente 3 ou 4 linhas.
Passo 3: Aguardar o processamento
- O sistema irá identificar automaticamente os pontos de interseção entre as linhas selecionadas.
- Em seguida, realizará o recorte das linhas nos pontos de interseção.
- O comando pode ser executado múltiplas vezes para processar vários cruzamentos.

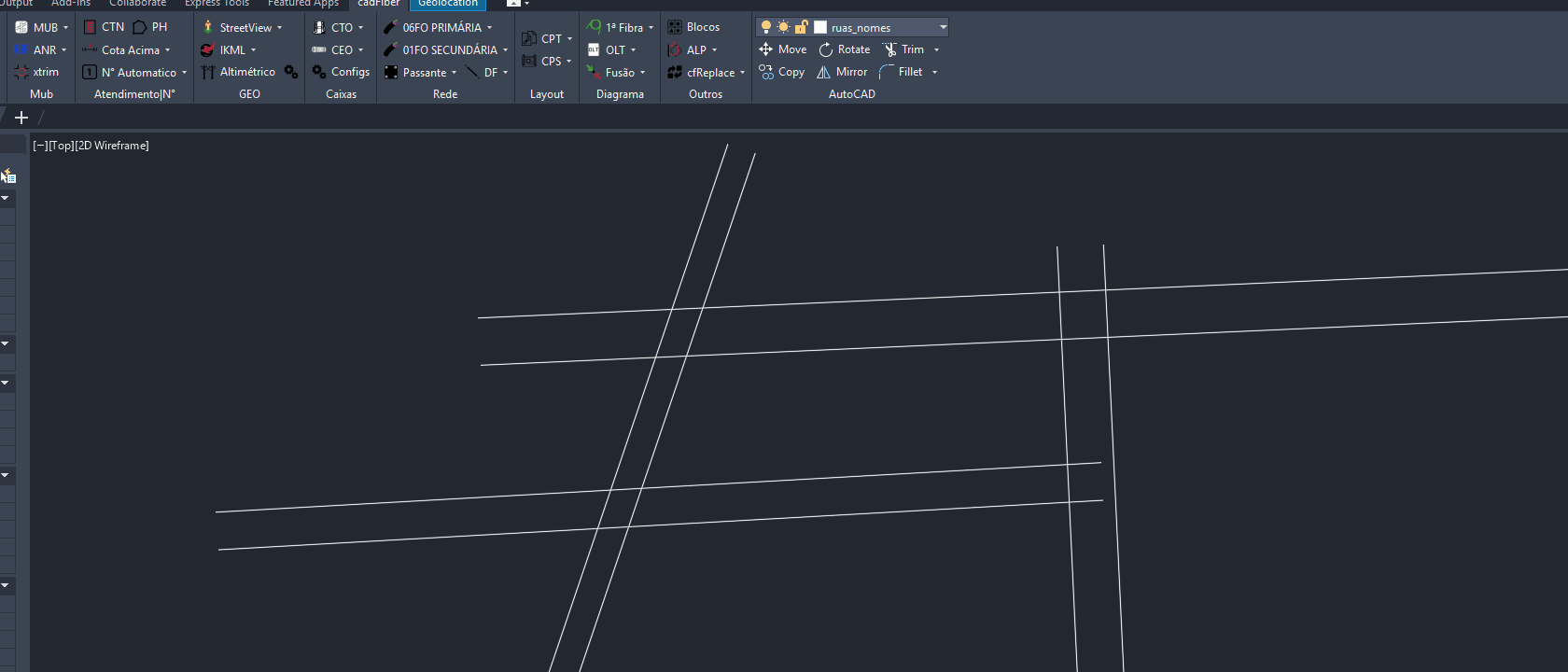

Exemplo prático
Dicas de uso
Seleção precisa: Certifique-se de selecionar exatamente 3 ou 4 linhas que formam um cruzamento. O sistema não processará seleções com número diferente de linhas.
Tipos de entidades: A ferramenta funciona apenas com ARC, LINE e LWPOLYLINE. Outros tipos de entidades não serão aceitos.
Múltiplos cruzamentos: Você pode processar vários cruzamentos em sequência sem precisar executar o comando novamente.
Limpeza de geometria: Use esta ferramenta após desenhar ruas com DRUA ou importar mapas com DMUB para limpar os cruzamentos automaticamente.
Visualização: Antes de confirmar, verifique se as interseções estão corretas para garantir o resultado desejado.
