Numerador Manual
Insere numerações de forma crescente nos blocos selecionados. Permite definir o atributo que receberá a numeração, com possibilidade de adicionar prefixos, sufixos e quantidade de dígitos. É utilizado, geralmente, para numerar postes e pranchas.
Introdução
O Numerador manual (NPM) numera os blocos na ordem em que você os seleciona. Para cada nome de bloco distinto na seleção (por exemplo, POSTE e PRANCHA), o cadFiber abre um diálogo para escolher qual atributo recebe o número, prefixo, sufixo, quantidade de dígitos e o número inicial da sequência.
É ideal quando a ordem da numeração não é a ordem de inserção no desenho, mas a ordem que você define ao selecionar os blocos.
O que a ferramenta faz
O comando NPM realiza:
- Seleção apenas de blocos: outros tipos de entidade não entram na seleção.
- Agrupamento por definição de bloco: blocos com o mesmo nome efetivo compartilham a mesma configuração de atributo/prefixo/sufixo/dígitos; a numeração continua sequencial para cada inserção, na ordem da seleção.
- Memória da sessão: na próxima vez que usar o NPM, o cadFiber sugere continuar a partir do próximo número livre.
- Reutilização de configuração: se você selecionar exatamente o mesmo conjunto de tipos de blocos de uma execução anterior na mesma sessão, as opções salvas podem ser reapresentadas (pré-configuração).
Requisitos
- Blocos com atributos: Para que o numerador manual funcione, é necessário que pelo menos um dos blocos selecionados possua atributo onde será inserido o número sequencial.
- Se a seleção contiver apenas blocos sem atributos, será exibida a mensagem:
“Todos os blocos selecionados não possuem atributos. A execução foi encerrada!”
- Se a seleção contiver uma combinação de blocos com e sem atributos, apenas os blocos com atributos serão numerados — os demais serão automaticamente ignorados.
- Se a seleção contiver apenas blocos sem atributos, será exibida a mensagem:
Como usar o comando NPM
Passo 1: Executar o comando
- Acesse pelo menu dos Numeradores o
Nº Manualou digiteNPMna linha de comando do AutoCAD e pressione Enter.
Passo 2: Selecionar os blocos
- Quando solicitado, selecione os blocos que deseja numerar e finalize a seleção com (Enter).Você pode selecionar previamente os blocos antes de executar a ferramenta. Uma excelente dica é utilizar a ferramenta cfSelecao para selecionar os blocos por ordem de proximidade.
- A ordem da numeração segue a ordem dos objetos na seleção.
Passo 3: Configurar o primeiro tipo de bloco

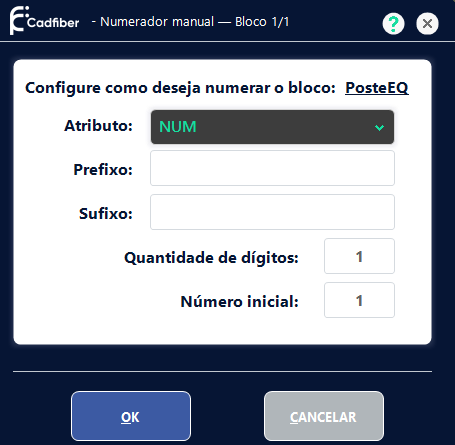

- Abre-se a janela cadFiber - Numerador manual (Bloco 1/Y).
- Escolha o atributo que receberá o texto numerado.
- Informe prefixo e sufixo (opcionais), quantidade de dígitos (zeros à esquerda, ex.:
3→001,002…) e o número inicial da sequência. - Confirme com OK.Se houver mais de um tipo de bloco na seleção, será exibida uma janela de configuração para cada tipo, permitindo definir o atributo, prefixo, sufixo e a quantidade de dígitos individualmente. Apenas o número inicial será comum a todos os blocos e não poderá ser alterado nas demais janelas, garantindo a sequência única de numeração.
