Introdução

A ferramenta ALP (Alinhar Postes) permite alinhar automaticamente os postes (blocos) às ruas (linhas, polylines, círculos ou arcos) do seu projeto no AutoCAD. Esta ferramenta é extremamente útil para organizar e padronizar a posição e orientação dos postes em relação às vias, garantindo que estejam sempre alinhados corretamente ao traçado das ruas.

Como usar o comando ALP

Passo 1: Executar o comando

  • Acesse o comando ALP através do menu ou digite o comando ALP na linha de comando do AutoCAD e pressione Enter.

ALP Comando

Passo 2: Selecionar os objetos

  • Selecione os postes (blocos) e as ruas (linhas, polylines, círculos ou arcos) que deseja alinhar.
    • Você pode selecionar múltiplos postes e múltiplas ruas de uma vez.
    • O comando aceita apenas entidades do tipo INSERT (blocos), LINE, LWPOLYLINE, CIRCLE e ARC.
    • O sistema identificará automaticamente quais são postes e quais são ruas.

Passo 3: Definir o lado dos postes

  • Para cada rua, o sistema perguntará em qual lado os postes devem ficar.
  • Escolha uma das opções:
    • Acima: Postes acima da rua (considerando a direção da rua).
    • Direita: Postes à direita da rua.
    • aBaixo: Postes abaixo da rua.
    • Esquerda: Postes à esquerda da rua.

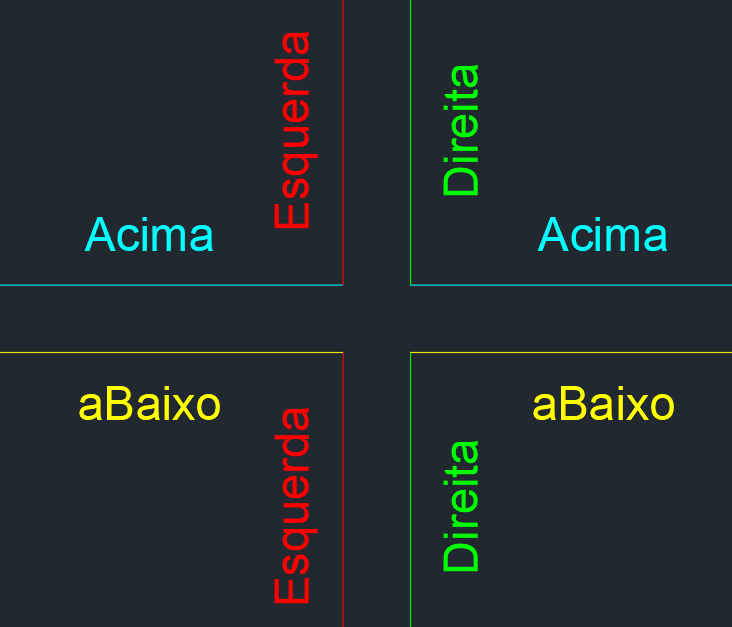

  • Abaixo está uma imagem ilustrando a definição dos lados, considerando um cruzamento.

ALP Lado

Passo 4: Aguardar o processamento

  • O sistema irá processar automaticamente todos os postes associados àquela rua.
  • Cada poste será movido para o ponto mais próximo na rua e rotacionado conforme o lado escolhido.
  • O processo será repetido para cada rua selecionada.

Passo 5: Visualizar o resultado

  • Após o processamento, todos os postes estarão alinhados às suas respectivas ruas.
  • Os postes estarão posicionados no lado correto da rua e rotacionados adequadamente.

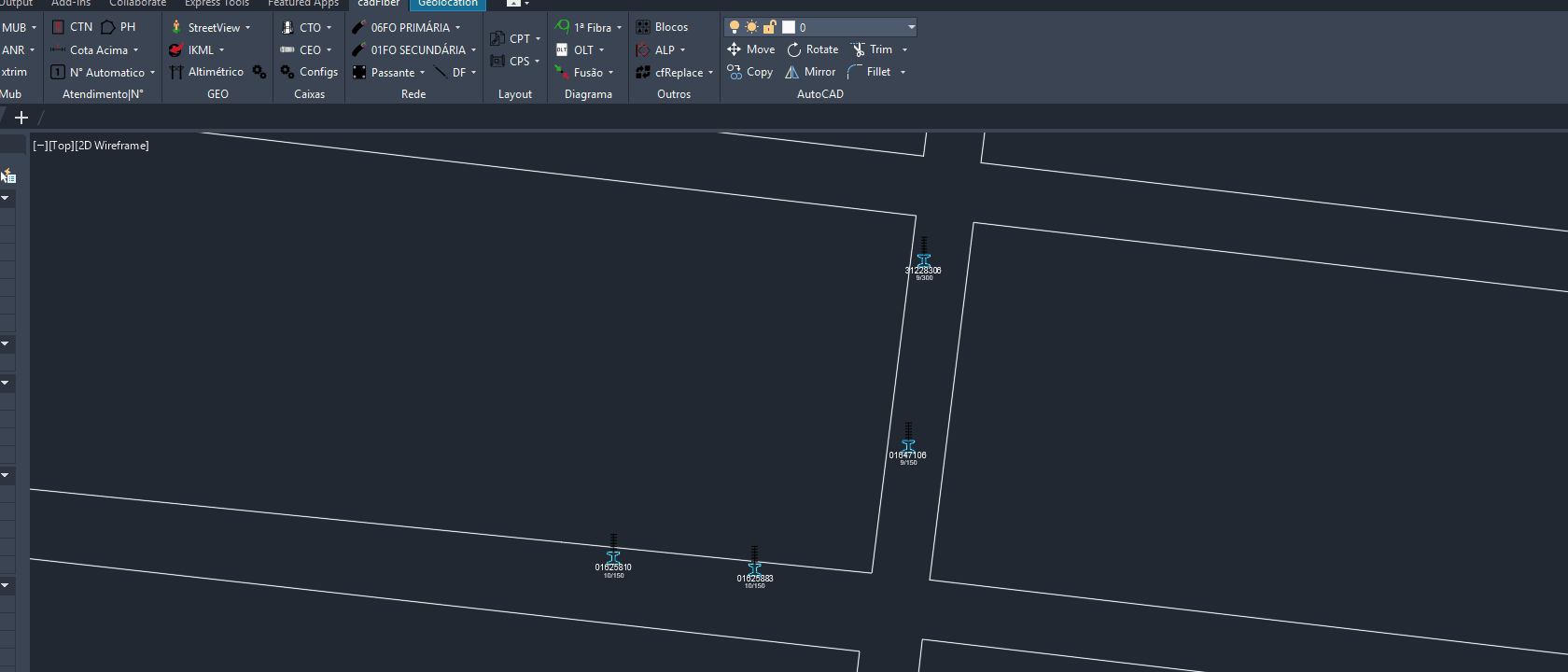

Exemplo prático

ALP Exemplo
