Blocos

Introdução

A ferramenta Blocos [cfArquivos] permite acessar a biblioteca completa de blocos e pranchas do Cadfiber diretamente do AutoCAD. Esta ferramenta oferece acesso rápido a uma ampla variedade de blocos (postes, POPs, torres, câmeras, etc.) e pranchas modelo, permitindo inserir blocos no desenho ou fazer download de pranchas para uso em seus projetos.

Como usar o comando cfArquivos

Passo 1: Executar o comando

• Acesse o comando Blocos através do menu ou digite o comando cfArquivos na linha de comando do AutoCAD e pressione Enter.

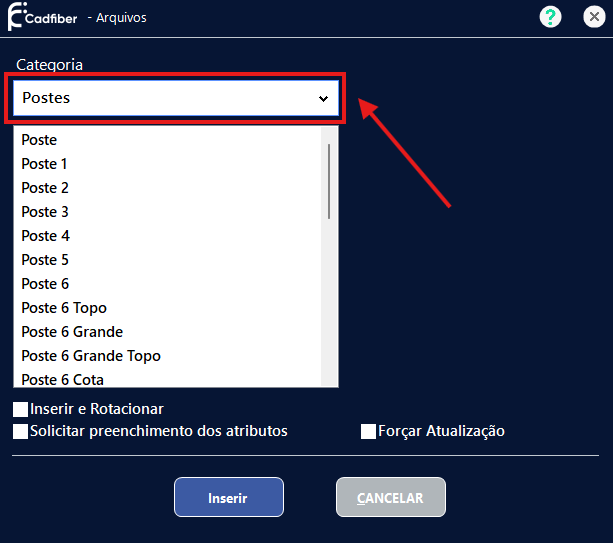

Passo 2: Selecionar a categoria

• Uma janela será aberta exibindo a biblioteca do Cadfiber.
• Selecione a categoria desejada no campo superior (ex: Blocos, Pranchas, etc.).

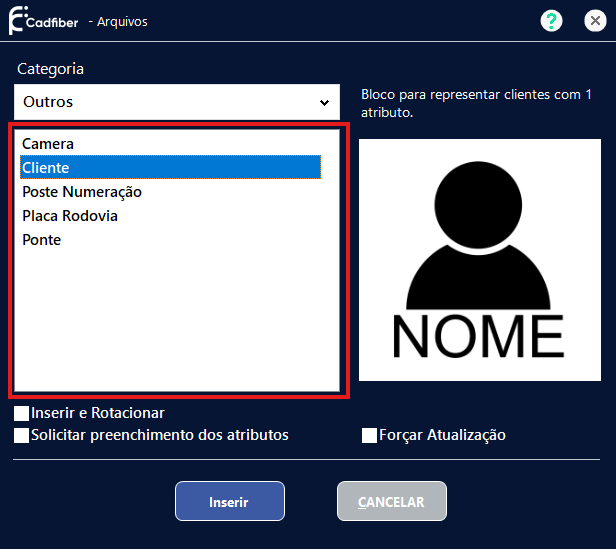

Passo 3: Selecionar o item

• Na lista abaixo, selecione o bloco ou prancha desejado.
• Uma prévia visual será exibida no painel à direita.
• Uma descrição do item será exibida abaixo da prévia (quando disponível).

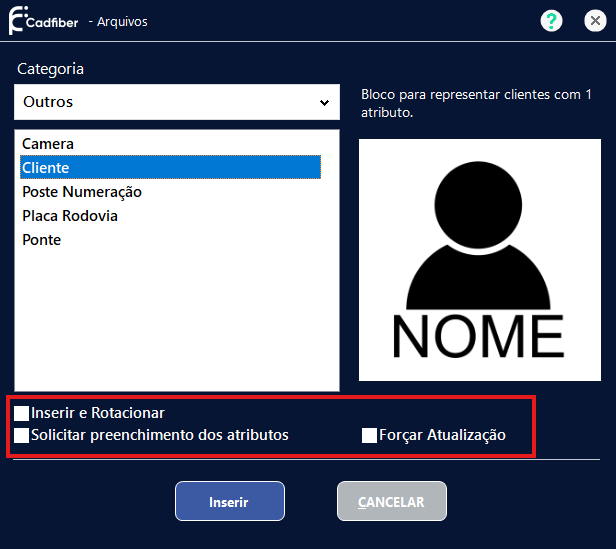

Passo 4: Configurar opções (apenas para blocos)

• Se você selecionou um bloco, configure as opções disponíveis:
  • Inserir e Rotacionar: Marque esta opção se deseja poder rotacionar o bloco durante a inserção.
  • Solicitar preenchimento dos atributos: Marque esta opção se deseja que o AutoCAD solicite o preenchimento dos atributos do bloco durante a inserção.
  • Forçar Atualização: Marque esta opção para forçar o download/atualização do bloco.

Passo 5: Confirmar e inserir/download

• Clique em Inserir (para blocos) ou Download (para pranchas).
• Para blocos:
  • O bloco será inserido no desenho.
  • Se marcou “Inserir e Rotacionar”, você poderá rotacionar o bloco antes de definir o ponto de inserção.
  • Se marcou “Solicitar preenchimento dos atributos”, uma janela será aberta para preencher os atributos.
• Para pranchas:
  • Uma janela será aberta para escolher o local onde deseja salvar a prancha.
  • Selecione o local e clique em Salvar.
  • O download será iniciado automaticamente.

Tipos de itens disponíveis

Blocos

A biblioteca inclui diversos tipos de blocos:

• Postes: Postes de diferentes concessionárias (ENEL, ENERGISA, COPEL, etc.) e com diferentes números de atributos.
• POP: Pontos de Presença.
• Torres: Torres de telecomunicações, incluindo torres com rádio.
• Câmeras: Blocos de câmeras de segurança.
• Pontes: Blocos de pontes.
• E muitos outros blocos úteis para projetos de infraestrutura.

Pranchas

A biblioteca inclui pranchas modelo em diferentes formatos:

• Pranchas Diagrama: Modelos de pranchas para diagramas.
• Pranchas FTTH: Modelos específicos para projetos FTTH em formatos A0 e A1.
• Pranchas Padrão: Modelos de pranchas padrão para diferentes escalas.
