Introdução

A ferramenta DF (Desenhar Fibras) permite desenhar o cabo de fibra automaticamente no AutoCAD, bastando selecionar os postes na ordem do trajeto. Você escolhe o tipo de fibra e o ponto de fixação no poste; o cadFiber liga os pontos e cria o cabo com a cor, o layer e a espessura já definidos nas configurações de fibras.

O que a ferramenta faz

A ferramenta DF realiza automaticamente:

  • Desenho do cabo: Cria a linha (polyline) passando pelos postes selecionados.
  • Tipo de fibra: Aplica o layer, a cor, a espessura e o estilo de linha da fibra escolhida.
  • Ponto de fixação: Posiciona o cabo no lado do poste conforme o ponto escolhido (1 a 6).
  • Ancoragens (opcional): Ao final, pergunta se deseja adicionar as ancoragens no cabo recém-desenhado.

Requisitos

  • Ter postes (blocos) inseridos no desenho.
  • As fibras já configuradas no cadFiber (nome, layer, cor e espessura), feitas na configuração de Fibras.

Como usar o comando DF

Passo 1: Executar o comando

  • Acesse o comando DF pelo menu do cadFiber ou digite DF na linha de comando do AutoCAD e pressione Enter.

DF Comando

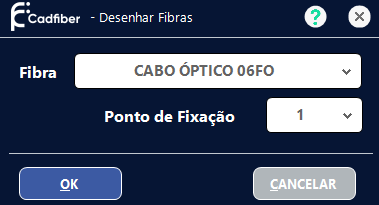

Passo 2: Escolher a fibra e o ponto de fixação

  • Na janela Desenhar Fibras, selecione:
    • Fibra: o tipo de cabo que será desenhado (ex.: 6F, 12F, 24F, secundárias etc.).
    • Ponto de Fixação: a posição no poste onde o cabo deve passar (1 a 6).
  • Clique em OK para continuar.

DF Janela

Passo 3: Selecionar os postes

  • O AutoCAD pedirá: Selecione os Postes.
  • Selecione os postes na ordem do trajeto do cabo (do início ao fim).
  • Confirme a seleção com Enter.

Passo 4: Cabo desenhado

  • O cadFiber desenha o cabo ligando os postes, já no layer e na aparência da fibra escolhida.

Passo 5: Adicionar ancoragens (opcional)

  • Aparece a pergunta: Adicionar ancoragens?
  • Escolha Sim para inserir as ancoragens no cabo (usando o fluxo do comando ADDANC) ou Não para finalizar só com o cabo.

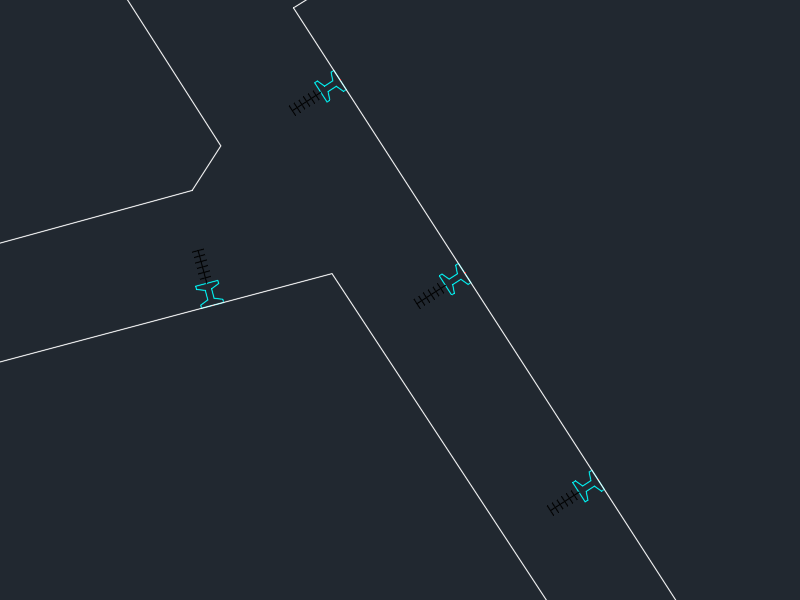

Exemplo prático

DF Exemplo
